簡介

襯塑管道是以普通碳素鋼管作為基體，內襯化學穩定性優良的多種改性共混聚合物塑料，與鋼管經冷拉復合或滾塑成型復合鋼管，它既有鋼管的機械性能，又有塑料 管的耐腐蝕，緩結垢，不易生長微生物的特點，是輸送酸、堿、鹽、有腐蝕性氣體等介質的理想管道。它既保留了鋼管的強度和傳統的連接方法，而且經過塑料材料 不同的改性，充分發揮了塑料材料的耐腐蝕、抗老化、高耐磨、無銹、無毒、內壁光滑等特點。經改性后的耐腐蝕的襯塑鋼管，是石油、化工、電力、煤炭、輪船、 碼頭等行業的工
業管道的替代產品。內襯食品級聚丙烯，能用于食品、醫藥及飲水等行業。常見的襯塑鋼管有：鋼襯聚丙烯管（GSF.PP），鋼襯聚氯乙烯管 （GSF.PVC），鋼襯聚乙烯管，鋼襯聚烯烴管（GSF.PO）鋼襯聚四氟乙烯管（GSF.F4）。

相關產品：襯四氟金屬軟管 襯氟電動球閥 襯四氟膨脹節 氣動襯氟球閥

襯塑管道的技術指標

一、襯塑管道工作壓力：
≤1.6mPa，承受負壓，介質溫度：-40℃～110℃，襯層厚度：設備8±1mm，管配件DN25～DN50 3mm DN65～DN100 4mm DN125～200 5mm DN250～DN400 6mm

二、襯塑管道技術要求：

【1】設備制造驗收規范按HGJ92-90標準、GHJ33-91標準；

【2】設備及管件法蘭按GB2555-81、GHJ45-91標準或用戶要求配制；

【3】設備焊接按GB/T4709-92標準，焊縫按GB13985-88標準；

【4】選用JG-873型電火花微孔探傷儀，輸出電壓5KV-30KV探頭在防腐襯里層表面以移動速度不超過50mm/s探測，以不擊穿為合格。

鋼襯塑管道特點

【1】具有優良的物理性能

【2】具有極好的耐腐蝕性能

【3】機械強度與鋼管相同

【4】衛生無毒、不積垢，不滋生微生物、保證流體品質

【5】耐化學腐蝕、耐土壤和海洋生物腐蝕，耐陰極剝離

【6】安裝工藝成熟、方便快捷

【7】耐候性好，適用沙漠、鹽堿等苛刻環境

【8】管壁光滑、提高輸送效率、使用壽命長

襯塑管道的使用溫度

【1】 鋼襯聚丙烯管（GSF.PP)的介質工作溫度：-20℃～105℃

【2】鋼襯聚氯乙烯管（GSF.PVC)的介質工作溫度：-15℃～65℃

【3】鋼襯聚乙烯管（GSF.PE)的介質工作溫度：-20℃～80℃

【4】鋼襯聚烯烴管（GSF.PO)的介質工作溫度：-15℃～110℃

【5】鋼襯聚四氟乙烯管（GSF.F4)的介質工作溫度：-100℃～250℃

襯塑管道優勢

【1】產品采用先進的滾塑工藝整體一次成型;

【2】襯里致密度高,整體性強,無內應力;

【3】無接頭,無焊縫;

【4】不脫落,不龜裂;

【5】無氣泡,鋼塑間無空隙,耐負壓;

【6】耐腐蝕,耐壓,機械強度;耐老化,耐磨損,使用溫度范圍廣;

【7】任何形狀鋼件、非標件均可襯;

【8】安裝容易,連接方式可靠快捷,維修方便,安裝過程中需加長或裁短均可現場襯,修復如初;

【9】無毒性,無污染,節能環保;

【10】規格系列,配套齊全,適用范圍廣泛，規格品種齊全。

襯塑管道應用領域

襯塑管道廣泛應用于石油、化工、化纖、氯堿、染料、農藥、醫藥、環保、冶煉、電力等行業的介質輸送及環保處理系統、飲水工程及給排水工程。

【1】化工行業：酸、堿、鹽的制造業、化肥、農藥、化學、橡膠塑料等行業輸送腐蝕性氣體、 液體、固體粉末的工藝管及排放管。

【2】電力工程：工藝用水回水輸送、化水、廢渣、粉煤灰輸送。

【3】冶煉行業：金屬冶煉中腐蝕介質的輸送。

【4】礦山行業：礦粉、礦漿、礦渣、尾礦排放,回填、通風、抽放瓦斯和噴漿等。

【5】制藥行業：輸送各種腐蝕性介質、污水、廢水。

【6】油田氣田：含油污水，氣田污水，油氣混合物，采油及集輸工藝管道。

【7】農業噴灌：深井管，濾水管，暗渠輸送管，排水管，灌溉給水用管。

【8】市政行業：城市建筑給水，飲用水，消防水，熱網回水，煤氣，天然氣輸送，高速公路埋地排水及綠化帶澆灌等通道。

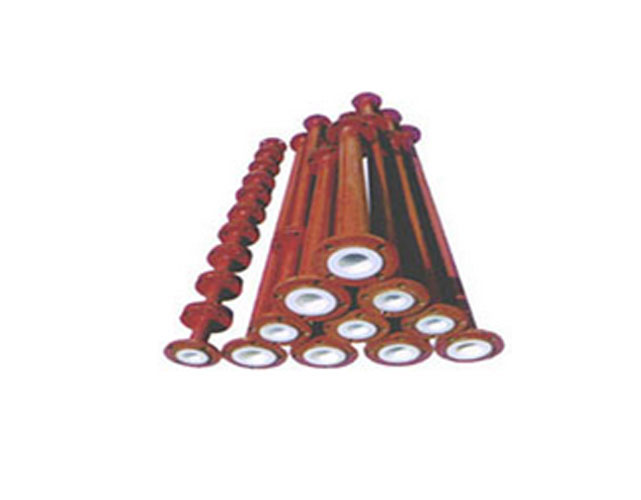

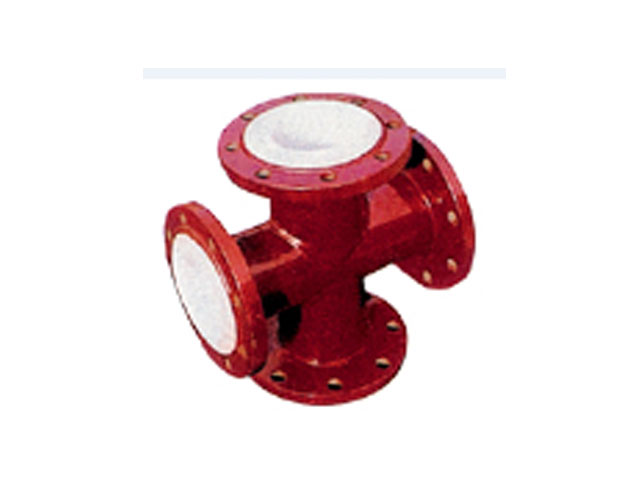

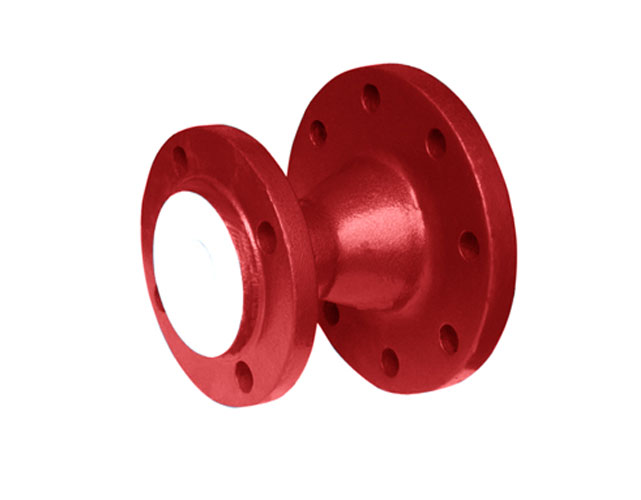

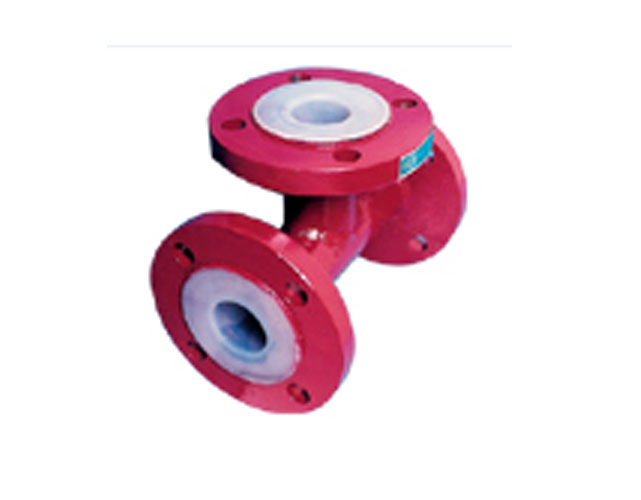

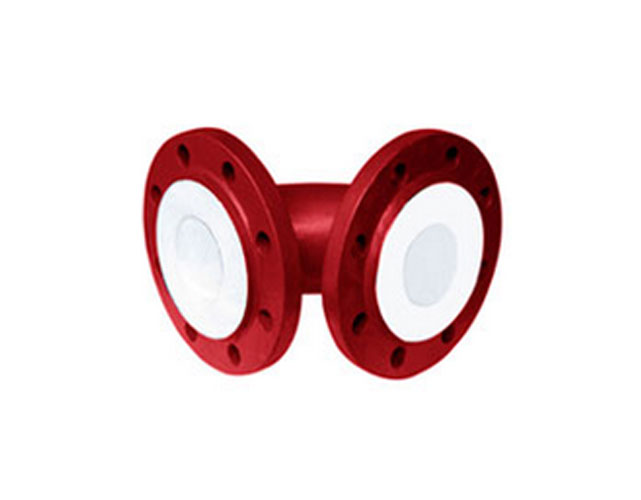

產品結構、規格

襯塑管道的檢測

【1】襯塑管道內襯原材料材質檢測；

【2】內襯厚度檢測（≧3mm）；

【3】剝離強度檢測（聚乙烯襯層與管內壁粘接力≧70N/cm）；

【4】電火花檢測（內襯層15KV電火花檢測，應無漏電）；

【5】壓力試驗檢測（DN150/200/300/400：水壓試驗壓力：21MPa和氣壓試驗壓力16.5MPa；DN600水壓試驗壓力：5.0MPa和氣壓試驗壓力4.0MPa；）；

【6】絕緣電阻、電絕緣強度檢測。

不同襯塑管道特征

PE襯塑管道特征:

性能：
介質工作溫度：-25℃~+80℃（改性聚乙烯工作溫度105℃）

介質工作壓力：正壓2.5MPa，常溫下負壓為75KPa

PE襯塑管道耐腐蝕性：

PE襯塑管道對非氧化性酸（如鹽酸、稀硫酸、氫氟酸）、稀硝酸、堿和鹽溶液都有良好的耐蝕性，但不耐濃硝酸、濃硫酸 和其他強氧化劑的腐蝕。對有機溶劑、常溫下一般腐蝕性良好。

典型應用：

PE襯塑管道適用于一般腐蝕性液體介質輸送，更適用于生活用水和飲用冷熱水的輸送，輸水時，不影響水質，符合食品衛生要求，鋼耐磨高密度聚乙烯管可廣泛用于固液漿體如煤炭、礦砂的輸送。

PE襯塑管道性能參數

PO襯塑管道特征

性能：
介質工作溫度：-25℃~+100℃（改性聚烯烴工作溫度110℃）

介質工作壓力：正壓2.5MPa;負壓90KPa

PO襯塑管道的特性：

PO襯塑管道無毒而抗溫耐低溫耐負壓，耐真空耐腐蝕，抗老化，抗沖擊，表面光滑結合力強。對一般酸堿鹽的有機溶劑性能良好，適用于腐蝕性氣體，液體及固體液，漿液介質的輸送。

PO襯塑管道廣泛應用于化工、生物、電力、冶煉、制藥、食品、環保等領域，在-70℃-110℃內是取代橡膠瓷，玻璃鋼不銹鋼塑料板等襯里的理想材料。

PO襯塑管道采用大型滾塑機生產，一次成型無接縫，正宗滾塑工藝平整堅固永不脫落。是PP、PE滑面級的換代產品。

PO襯塑管道耐腐蝕性能參數

PP襯塑管道特征

PP襯塑管道性能：介質工作溫度：-20℃- +105℃

介質工作壓力：正壓2.5MPa，常溫下負壓為94KPa

典型應用：

PP襯塑管道適用于腐蝕性流體介質及工業純水、化學純水、離子水、無離子水的輸送，使用壽命比不銹鋼長，可替代不銹鋼管，比襯膠管、玻璃鋼管壽命更長。

PP襯塑管道耐 腐蝕性：除濃硝酸、發煙硫酸、氯磺酸等強氧化性酸外，能耐大多數的有機和無機酸、堿、鹽，對應力腐蝕的抗蝕性良好，能耐10%以下的硝酸、甲酸、醋 酸，36%以下的鹽酸，20%以下的氫溴酸、稀氫氟酸、各種濃度的碳酸、硼酸、丁酸、堿及絕大多數鹽、汞、空氣、NH3、CO2、CO、NO2、HCL等 氣體的腐蝕多功能。

PP襯塑管道耐腐蝕性能參數
