簡介

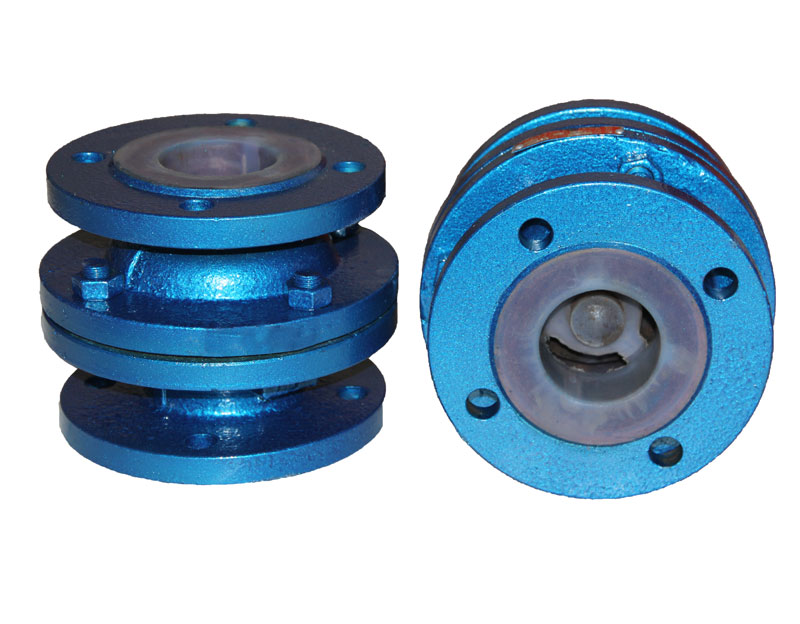

產品名稱：襯氟止回閥
產品特點：H42F型止回閥是一種依靠介質本身的流動而自動啟、閉閥瓣用來阻止介質向逆向流動的自動閥門。襯里新型止回閥,襯里止回閥,新型止回閥。
H42F型襯氟止回閥設計規范：
遵循GB/T 13932，GB12235，GB12236，API 6D標準。
法蘭連接止回閥
設計與制造符合中國國家標準
基本結構形式：升降立式
主要零部件除閥瓣為整體F3或F46等
公稱壓力：DN0.6~1.0（MPa）
公稱通徑：DN25~150（mm）
襯氟止回閥相關產品： 襯四氟蝶閥 襯氟氣動球閥 襯氟電動球閥

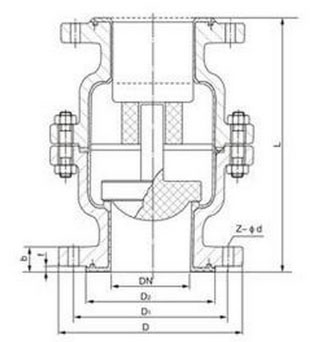

結構圖
主要連接尺寸及重量表
PN：0.6MPa
| DN（mm） | DN（inch） | L | D | D1 | D2 | f | b | Z-d | W（Kg） |
25 | 1 | 152 | 100 | 75 | 60 | 2 | 14 | 4-12 | 6 |
40 | 1 1/2 | 178 | 130 | 100 | 80 | 3 | 16 | 4-14 | 10 |
50 | 2 | 178 | 140 | 110 | 90 | 3 | 16 | 4-14 | 14 |
65 | 2 1/2 | 190 | 160 | 130 | 100 | 3 | 16 | 4-14 | 18 |
80 | 3 | 203 | 185 | 150 | 125 | 3 | 18 | 4-18 | 21 |
100 | 4 | 267 | 205 | 170 | 145 | 3 | 18 | 4-18 | 40 |
150 | 6 | 394 | 260 | 225 | 200 | 3 | 20 | 8-18 | 90 |
PN1.0MPa
| DN（mm） | DN（inch） | L | D | D1 | D2 | f | b | Z-d | W（Kg） |
25 | 1 | 152 | 115 | 85 | 65 | 2 | 16 | 4-14 | 6.8 |
40 | 1 1/2 | 178 | 145 | 110 | 85 | 3 | 18 | 4-18 | 11.5 |
50 | 2 | 178 | 160 | 125 | 100 | 3 | 20 | 4-18 | 15 |
65 | 2 1/2 | 190 | 180 | 145 | 120 | 3 | 20 | 4-18 | 20 |
80 | 3 | 203 | 195 | 160 | 135 | 3 | 22 | 4-18 | 23 |
100 | 4 | 267 | 215 | 180 | 155 | 3 | 22 | 8-18 | 44 |
150 | 6 | 394 | 280 | 240 | 210 | 3 | 24 | 8-23 | 95 |
