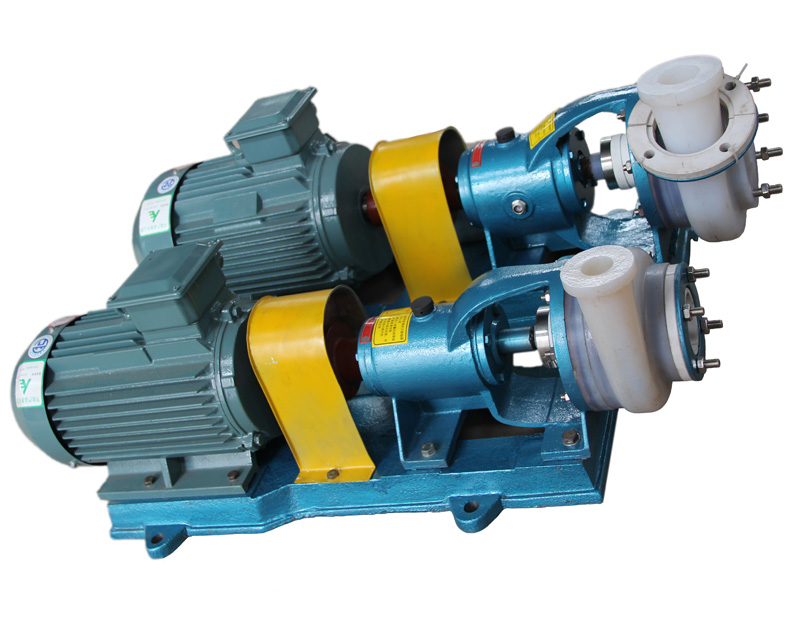

概 述
FSB型氟塑料離心泵是氟塑料合金離心泵，是參照ISO2858/GB/T5656設計標準的有關性能參數，結合非金屬的加工工藝精心設計的。能在-85℃ ~ 200℃溫度的條件下，長期輸送任意濃度的不含固體顆粒的各種酸、堿、氧化氫等腐蝕性介質，過流部分全部采用塑料合金（聚四氟乙烯或聚全氟乙丙烯等多種材料）經過合理配方、模壓、加工而成，具有特強的耐腐蝕性、機械強度高、不老化、無毒無分解。具有性能參數廣、效率高、結構緊湊、維修簡單、節約能源等優點，并杜絕了跑、冒、滴、漏。
使用溫度：-85°C ~ 200° C
流 量：1.5m3/h ~ 200m3/h
揚 程：10m ~ 80m
設計特點
FSB型氟塑料合金離心泵過流部件全部采用氟塑料合金制造，結構緊湊.操作簡單、價格低廉。 該系列泵所有規格泵體、泵蓋、葉輪、機械密封等配件均可與FSB（D）型短支架直聯式氟合金離心泵互換。
用 途
本產品系列共計20多個規格，流量、揚程范圍廣。適用于石油、化工、制藥、農藥、酸洗、染料、油漆、冶煉、造紙、電鍍、食品等行業輸送液體，杜絕跑、冒、滴、漏，是建設現代文明工廠的理想設備。
型號意義
50FSB-25L（D）
50——泵進口口徑
FS——泵過流部分為氟塑料材質
B——離心泵
25——泵額定揚程
L——帶底板式
D——短支架連接式
性能參數表
規格型號 | 流量m3/h | 揚程m | 吸入口徑mm | 吐出口徑mm | 配用電機KW | 轉速r/min | 效率% |
25FSB-L | 1.5 | 10 | 25 | 20 | 1.5 | 2900 | 29 |
25FSB-L | 3.6 | 18 | 25 | 20 | 2.2-3 | 2900 | 27 |
40FSB-L | 5 | 15 | 40 | 32 | 3 | 2900 | 40 |
40FSB-L | 10 | 20 | 40 | 32 | 3 | 2900 | 42 |
40FSB-L | 10 | 30 | 40 | 32 | 3-4 | 2900 | 38 |
40FSB-L | 10 | 40 | 40 | 32 | 4-5.5 | 2900 | 35 |
40FSB-L | 10 | 50 | 40 | 32 | 5.5-7.5 | 2900 | 33 |
50FSB-L | 15 | 20 | 50 | 40 | 3-4 | 2900 | 51 |
50FSB-L | 15 | 25 | 50 | 40 | 4 | 2900 | 49 |
50FSB-L | 15 | 30 | 50 | 40 | 4 | 2900 | 44.5 |
50FSB-L | 15 | 40 | 50 | 32 | 4.5-5.5 | 2900 | 35 |
50FSB-L | 15 | 50 | 50 | 32 | 5.5-7.5 | 2900 | 33 |
50FSB-L | 15 | 63 | 50 | 32 | 11 | 2900 | 30 |
65FSB-L | 29 | 32 | 65 | 50 | 5.5 | 2900 | 57 |
65FSB-L | 29 | 40 | 65 | 40 | 11 | 2900 | 53 |
65FSB-L | 29 | 50 | 65 | 40 | 15 | 2900 | 46 |
65FSB-L | 29 | 64 | 65 | 50 | 15-18.5 | 2900 | 44 |
80FSB-L | 50 | 20 | 80 | 65 | 5.5 | 2900 | 69 |
80FSB-L | 50 | 30 | 80 | 65 | 7.5 | 2900 | 64 |
80FSB-L | 50 | 34 | 80 | 65 | 11 | 2900 | 64 |
80FSB-L | 50 | 40 | 80 | 50 | 11-15 | 2900 | 60 |
80FSB-L | 50 | 50 | 80 | 50 | 15-18.5 | 2900 | 53 |
80FSB-L | 50 | 55 | 80 | 50 | 15-18.5 | 2900 | 47 |
80FSB-L | 50 | 80 | 80 | 50 | 30-37 | 2900 | 36 |
100FSB-L | 100 | 32 | 100 | 80 | 18.5-22 | 2900 | 70 |
100FSB-L | 100 | 40 | 100 | 80 | 18.5-22 | 2900 | 70 |
100FSB-L | 100 | 50 | 100 | 65 | 22-30 | 2900 | 62 |
125FSB-L | 125 | 32 | 125 | 80 | 22 | 2900 | 72 |
125FSB-L | 125 | 40 | 125 | 80 | 30 | 2900 | 70.9 |
125FSB-L | 125 | 50 | 125 | 100 | 37 | 2900 | 64 |
150FSB-L | 190 | 22 | 150 | 100 | 18.5 | 1450 | 77 |
150FSB-L | 190 | 35 | 150 | 100 | 30 | 1450 | 75 |
150FSB-L | 190 | 42 | 150 | 100 | 55 | 1450 | 70 |
200FSB-L | 200 | 20 | 200 | 150 | 37 | 1450 | 81 |
200FSB-L | 200 | 32 | 200 | 150 | 55 | 1450 | 79 |
FSB短支架：
| 規格型號 | 流量m3/h | 揚程m | 吸入口徑mm | 吐出口徑mm | 配用電機KW | 轉速r/min | 效率% |
40FSB-15（D） | 5 | 15 | 40 | 32 | 3 | 2900 | 40 |
40FSB-20（D） | 10 | 20 | 40 | 32 | 3 | 2900 | 42 |
40FSB-30（D） | 10 | 30 | 40 | 32 | 3 | 2900 | 52 |
50FSB-20（D） | 12.5 | 20 | 50 | 32 | 3 | 2900 | 55 |
50FSB-25（D） | 12.5 | 25 | 50 | 32 | 3 | 2900 | 55 |
50FSB-30（D） | 15 | 30 | 50 | 32 | 3 | 2900 | 54 |
65FSB-32（D） | 25 | 32 | 65 | 50 | 5.5 | 2900 | 65 |
80FSB-25（D） | 42 | 25 | 80 | 65 | 7.5 | 2900 | 67 |
80FSB-30（D） | 50 | 30 | 80 | 65 | 7.5 | 2900 | 68 |
部分性能曲線圖
部分安裝尺寸

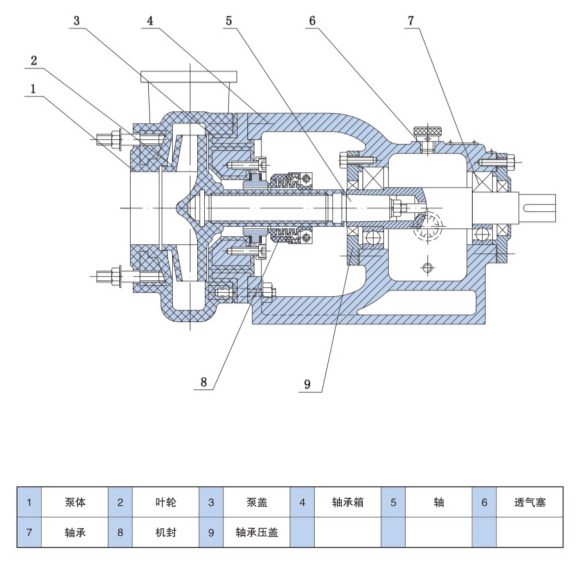

結構示意圖
使用與維護說明
1、一般機械密封適用于清潔的無懸浮硬質顆粒的介質。如有顆粒請預先在訂合同時告知。對新裝的系列管道和儲液罐，應認真沖洗干凈，嚴防固體顆粒進入密封端面，使密封失效。
2、在結晶的介質中，使用機械密封時，要注意經常沖洗，停車后重新啟動前，要使密封端面的結晶沖洗干凈。
3、拆卸機械密封應仔細，不許用手錘、鐵器等物強行敲擊，以免破壞動、靜壞密封面。
4、如果機械密封長期使用后污垢結實拆不下來時，不要強行敲擊。應設法清除污垢，沖凈后，再進行拆卸，經保證元件完好無損。
5、安裝機械密封前，應首先檢查機封元件是否失效和損壞，如有則應重新更換或修復，嚴格檢查動、靜密封面的損壞情況，不許有任何細微的劃傷、破邊與缺陷，所有零部件（包括泵體、葉輪、后蓋、密封腔等在裝機前沖洗干凈，然后涂上一層清潔的油脂或機油。
6、裝配時，注意靜環與后蓋的平行度，以防影響密封效果。
7、正確調整彈簧的壓縮力，使其不要太緊太松，安裝泵時要先用手轉動，應感覺密封有一定的壓縮力，而又能輕快自如靈活的轉動即可，如沒有感覺調整彈簧的壓縮力，以保證密封效果。

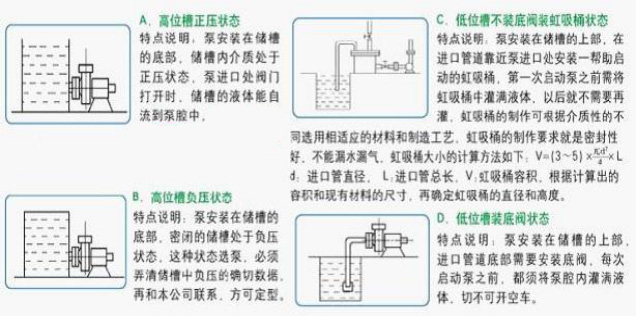

幾種常見的槽位狀況下泵安裝說明及示意圖
